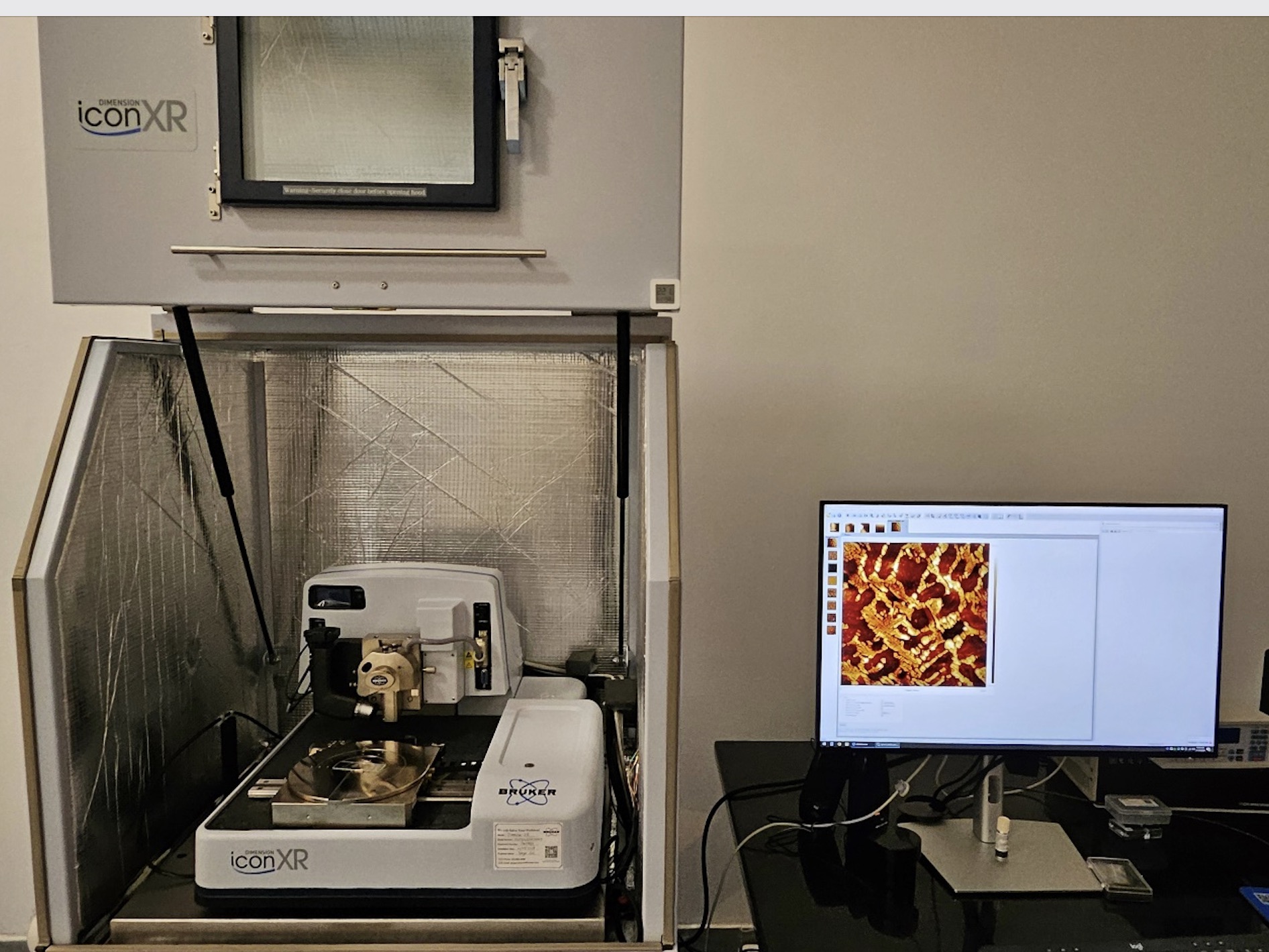

Dimension Icon XR原子力显微镜

材料学院大型仪器管理平台新购置的高分辨视频级多功能原子力显微镜（设备编号为2024016083）。该设备配有基本成像模式、纳米力学测试功能、电磁学测试功能、原位电化学测试功能及液体环境测试功能，可测试：各种材料（如金属、半导体、有机材料、聚合物等）的表面形貌分析、力学性能分析（包括表面黏附力、弹性模量、硬度）、表面的导电性能、磁性分布和磁畴结构分析等。该设备现已完成基本操作培训，可以开展测试工作。

仪器型号：Dimension Icon XR

实验室地点：31-117

联系电话：022-85356424

技术参数：

1. 扫描器范围：90 μm；

2. 扫描器噪音：RMS 0.03nm(垂直方向)，横向分辨率：0.1nm(XY方向)；

3. 最大成像速度91Hz；

4. 光学系统：500万像素CCD

样品要求：

1． 样品表面洁净平整

2． 粉末样品：将粉末超声分散后在云母、硅片等平整的基底上，干燥后测试

3． 块状样品：直径不少于200 mm，厚度介于15mm~15cm之间

因为原子力测试中不同的模块需要不同类型的探针，因此请需要原子力显微镜测试的同学请选择送样预约方式并备注需要测试的模块，预约后负责老师会提前沟通测试时间及相关事项。

仪器定价：

1． 300/h（校内）；500/h（校外）

AFM形貌成像

MFM磁力显微镜

KPFM表面电势显微镜

PFM压电响应

2． 以下模块建议定价： 500/h（校内）；800/h（校外）

PF-QNM定量纳米力学

TUNA高灵敏导电原子力模式

EC-AFM电化学模块（包含升温模块）

液下成像
