天津大学大型仪器平台多场耦合拉曼衍射联用原位表征系统已安装调试完毕，具备开放共享条件，现面向校内外开放试运行，欢迎预约测试！

仪器介绍

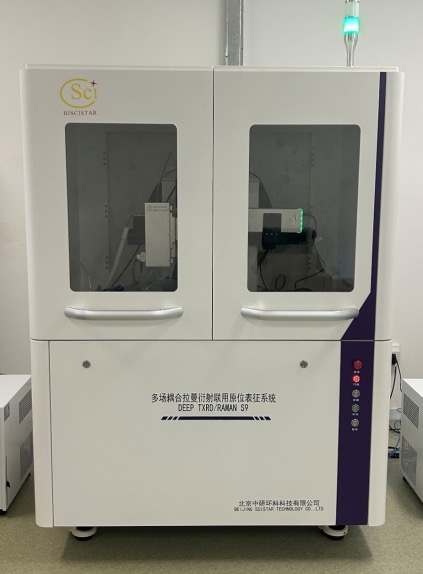

型号：Deep TXRD/RAMAN S9

多场耦合拉曼XRD联用原位表征系统配备钼（Mo）靶X射线源和二维面探测器，结合透射测试模式可以快速获得X射线衍射数据，可在10s内获得高质量衍射图谱；系统配备高低温原位反应池、高低温软包电池原位测试模块、高温气固催化反应池、电池原位装置、电催化原位反应装置及软包电池应力测试装置，软件可实现原位装置、XRD、拉曼同时同步数据采集，满足我校电化学领域的前沿测试需求。

技术参数

1.X射线源： Mo靶，最大功率50W；

2.具备秒级时间分辨，至少满足10s采集一张XRD谱图；

3.激光器：532nmDPSS激光器，功率≥100W，适用波段240-1200nm；

4.全自动化控制系统：可实现同一样品的拉曼、XRD同时与同步数据采集，控制软件可实现自动光谱采集+电化学曲线采集；

5.高低温原位反应池模块：-180℃-500℃，温度精度±1℃；

6.高低温软包电池原位测试模块：温度范围-40℃-100℃，实现变温软包电池原位测试；

7.高温气固催化反应池：RT-1000℃，温度精度±1℃，可在常压条件通入反应气；

8.电化学模块：

（1）电池原位装置：该装置可在原位充放电过程中实时监测电池材料的晶体结构变化（XRD），并同步采集电极材料（截面）的拉曼光谱数据。

（2）电催化原位反应装置：该装置可在原位d电催化过程中实时监测电池材料的晶体结构变化（XRD），并同步采集电极材料（截面）的拉曼光谱数据。

9.软包电池原位应力测试模块：在充放电时实时观测电极材料的物相结构变化和应力变化，压力传感器量程5000N，精度为总量程的±1%.

功能特色

1. 具备秒级时间分辨，至少满足10s采集一张XRD谱图；

2. 全自动化控制系统：可实现同一样品的拉曼、XRD同时与同步数据采集，控制软件可实现自动光谱采集+电化学曲线采集；

3. 配备高低温原位反应池模块、高低温软包电池原位测试模块、软包电源原位应力测试模块、高温气固催化、电池原位装置、电催化原位反应装置，可实现原位拉曼与XRD数据同步采集；

试运行收费标准

设备功能特色为原位表征，为确保测试效果，试运行期间不接受送样测试。

自主上机：100元/小时

校外测试：300元/小时（需送样人到场）

备注：校内测试人员首次测试时需提前联系负责老师进行培训，考核合格后方可独立测试。

样品要求

预约前务必提前联系沟通测试需求，以便确定样品是否满足要求。

测试地点及联系方式

地点：

天津大学北洋园校区 58楼大型仪器平台A区106室

联系人及联系方式：

刘  彤：18330298386

胡小侠：18222331180

为方便大家预约测试及问题咨询，建立了拉曼XRD联用系统测试沟通群，欢迎大家扫码进群！！！
